詳細介紹
|

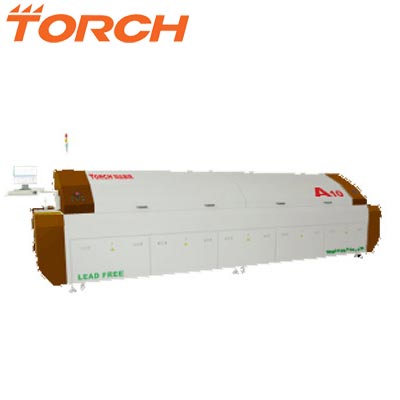

【商品名稱】：無鉛熱風回流焊A10 |
|
|
【生產廠家】：同志科技 |
|
|
【商品規格】：A10 |
|
【備 注】：
技術參數:
|
溫區構成 |
10溫區20加熱4冷卻 |
|
加熱區長度 |
3650mm |
|
溫控范圍 |
室溫-360℃ |
|
溫控精度 |
±1℃ |
|
三點溫差 |
±2℃ |
|
冷卻方式 |
強制冷風（水冷卻可選） |
|
PCB尺寸 |
50-400mm |
|
PCB供給高度 |
900±20mm |
|
傳送方式 |
鏈軌及網帶傳送 |
|
傳送方向 |
L→R（R→L可選） |
|
傳送速度 |
0-2000mm/min |
|
鏈軌調寬范圍 |
70-500mm |
|
網帶寬度 |
520mm |
|
停電保護 |
Ups for Conveyor & PC |
|
電源 |
AC三相 380V 50HZ |
|
正常/啟動功率 |
11/37 kw |
|
機身尺寸mm |
13800*5800*1550MM |
|
凈量 |
3100kg |
|
氧氣濃度 |
－ |
|
|
|
A系列主要部件配置清單:
|
控制系統 |
西門子CPV, SIMA溫控模塊；(也可選配同志科技自主研發控制系統) |
|
軟件 |
同志科技自主研發 |
|
電腦 |
工控機，15 寸液晶顯示器 |
|
空開 |
法國施耐徳 |
|
固態繼電器 |
瑞士佳樂 |
|
中間繼電器 |
日本歐姆龍 |
|
保險 |
法國施耐徳 |
|
單項空開 |
法國施耐徳 |
|
運輸馬達 |
日本松下 |
|
循環馬達 |
臺灣三越 |
|
加熱器 |
臺灣隆興，質保10萬小時 |
|
軌道調寬?cǎi)R達 |
日本松下 |
|
UPS |
臺灣山特 |
|
變頻器 |
臺灣臺達 |
|
測溫傳感器及接頭 |
美國OMEGA |
|
光電開關 |
日本山武 |
A系列回流焊特有之處:
主要電氣部分采用的元器件，溫度控制設計達到先進水平，均勻度高，適合于CSP，BGA元件焊接；
特殊爐膽節能設計，保溫隔熱密封結構，保溫性好，耗電量低（一般行業內回流焊爐每小時平均耗電 15千瓦，而A10平均耗電量為每小時8.5千瓦），能耗降低40%；按每天開機24小時算，一年能省五萬多元；
自主研發的軟件系統，穩定可靠，功能強大，對PCB板在線實行準確測溫及實時監控,并隨時對數據進行分析，并且可以儲存和打�。�
各溫區采用強制獨立循環，獨立PID控制，上下獨立加熱方式，使?fàn)t腔溫度準確，均勻，熱容量大；
升溫快，從室溫到工作溫度≤20分鐘；
進口高溫高速馬達運風平穩，震動小，噪音小；
鋁合金導軌，經過高溫處理不易變形；
斷電保護功能，保證斷電后PCB板正常輸出，不致?lián)p壞；
爐膽采用不銹鋼材質，防腐蝕，不掉渣，保護PCB板在焊接過程中的清潔；
自動監測，顯示設備工作狀態；
專用風輪設計，風速穩定；
強制空氣冷卻；冷卻溫區長，冷卻效果好；
循環水冷卻，冷卻均勻迅速，錫點圓滑，光亮（可選）；
|
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！本頁關鍵詞：回流焊,回流焊爐,回流爐,無鉛回流焊,熱風回流焊
